產品用途
進行標準雷電沖擊電壓全波，標準操作波和截波等沖擊電壓試驗。

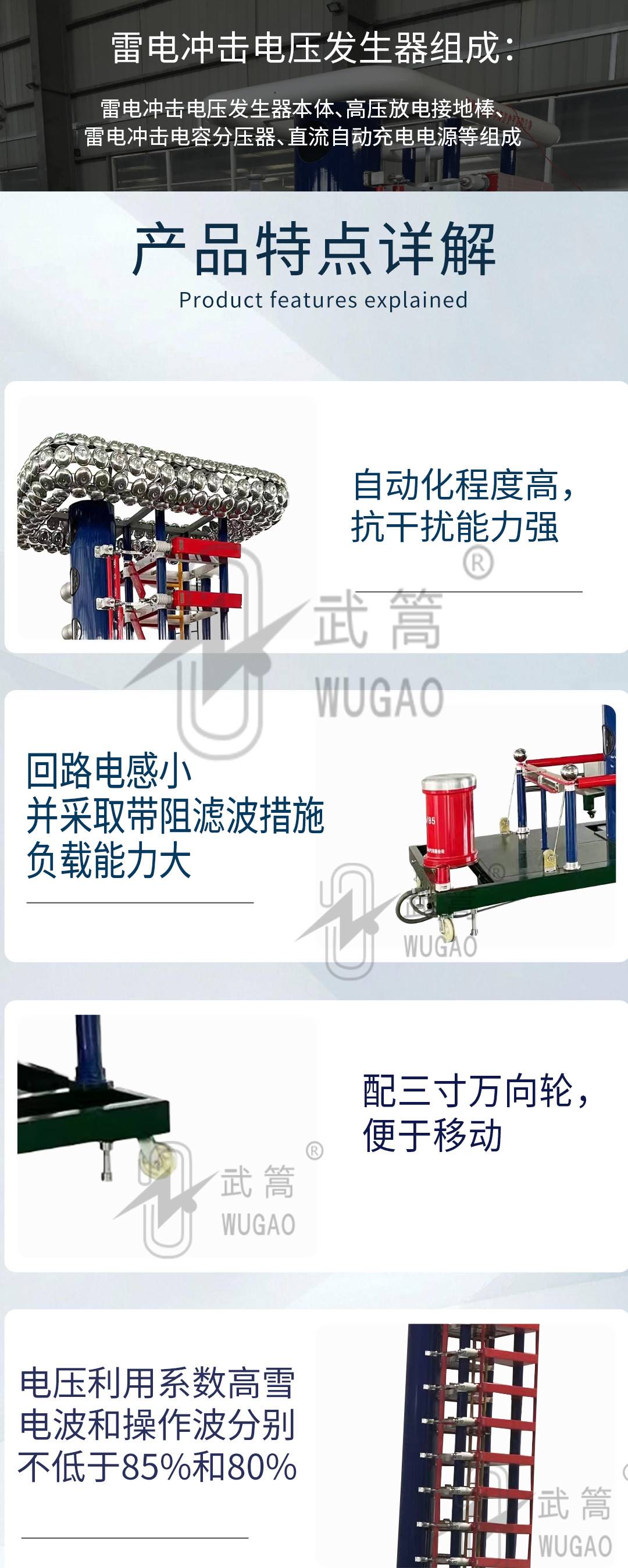

成套組成
雷電沖擊電壓發生器本體、高壓放電接地棒、雷電沖擊電容分壓器、直流自動充電電源等組成。
遵循技術標準
沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。
額定參數值
標稱電壓：±900kV。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353

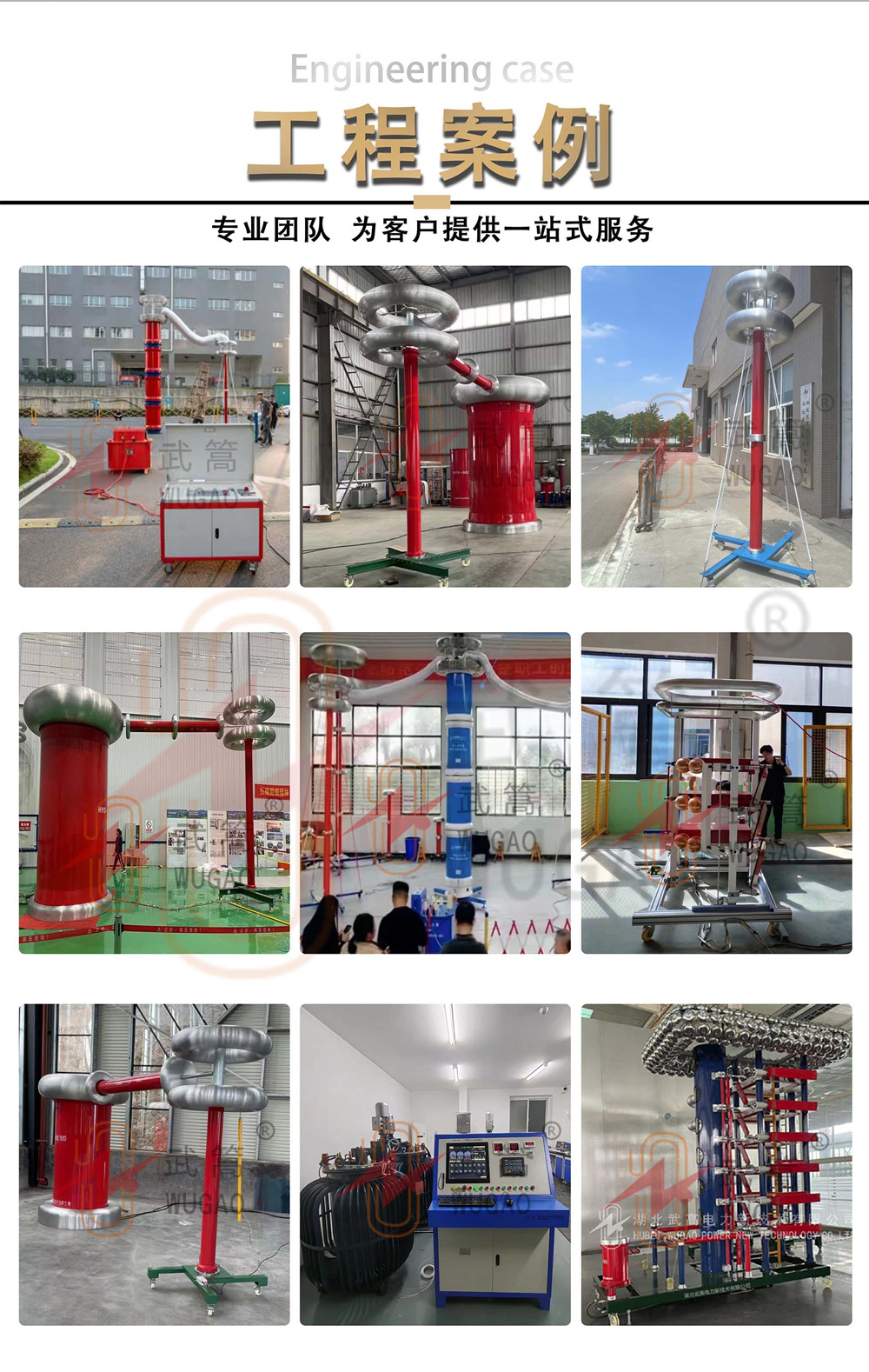

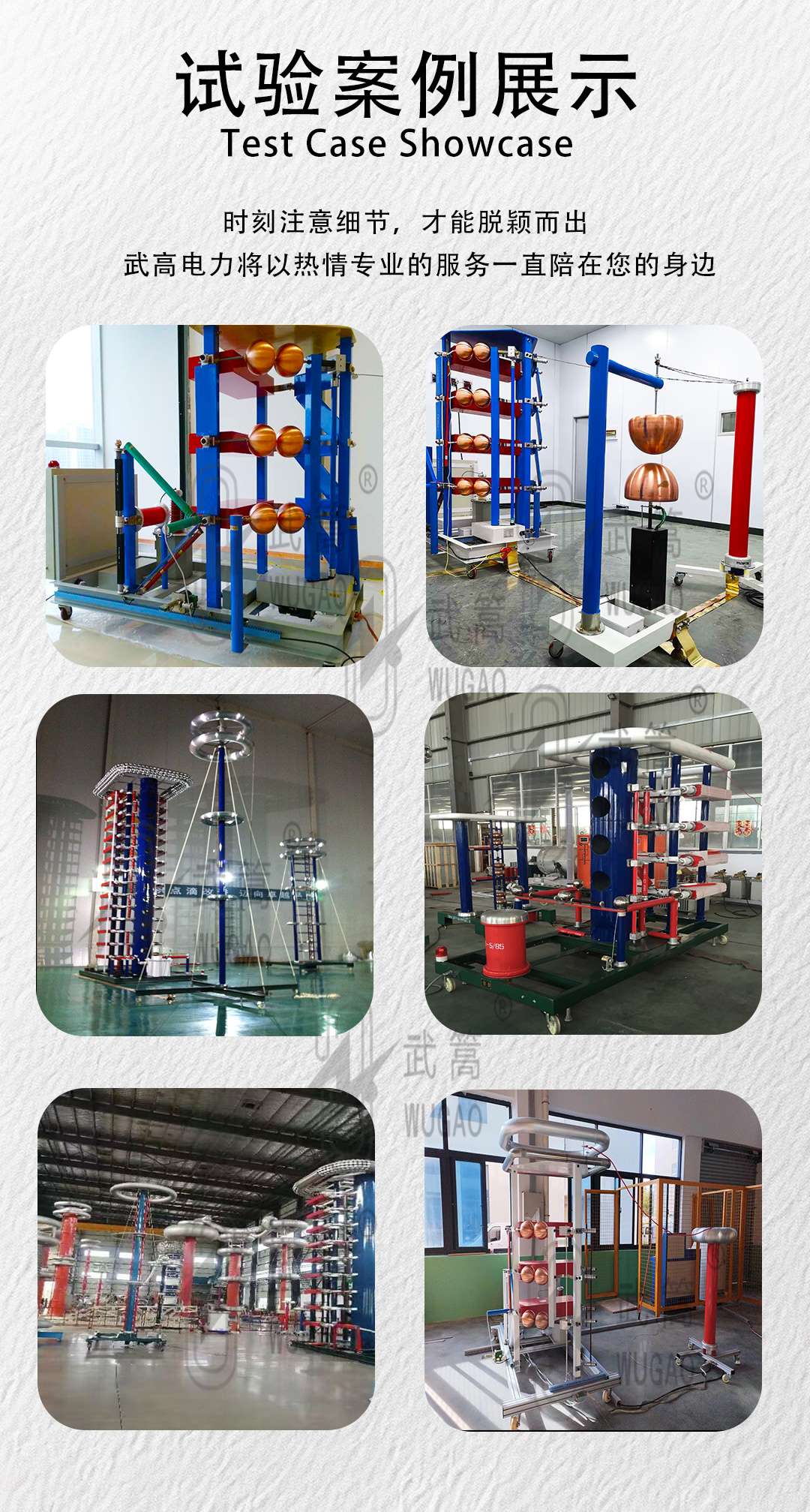

適用范圍

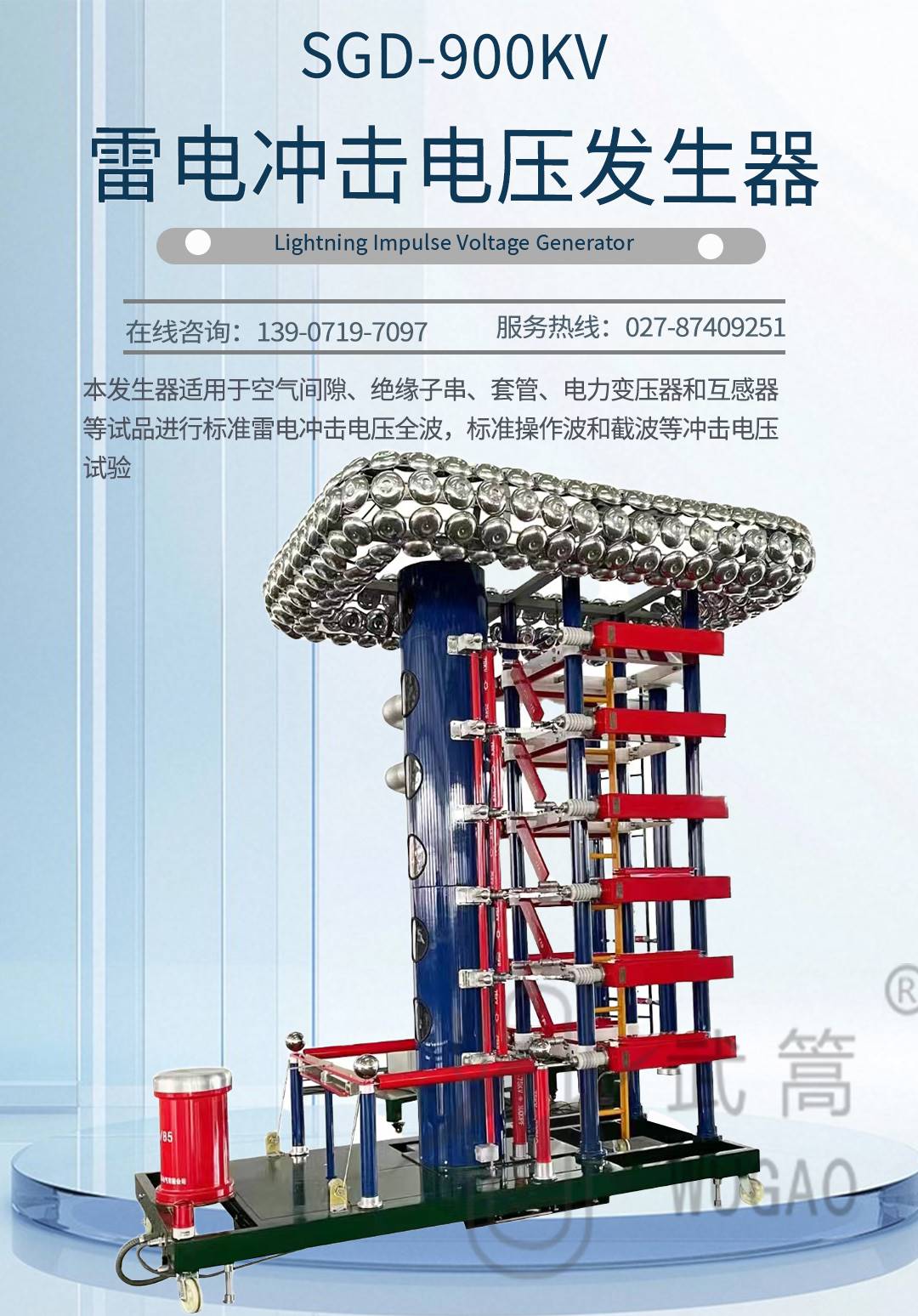

本發生器適用于空氣間隙、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波，標準操作波和截波等沖擊電壓試驗。

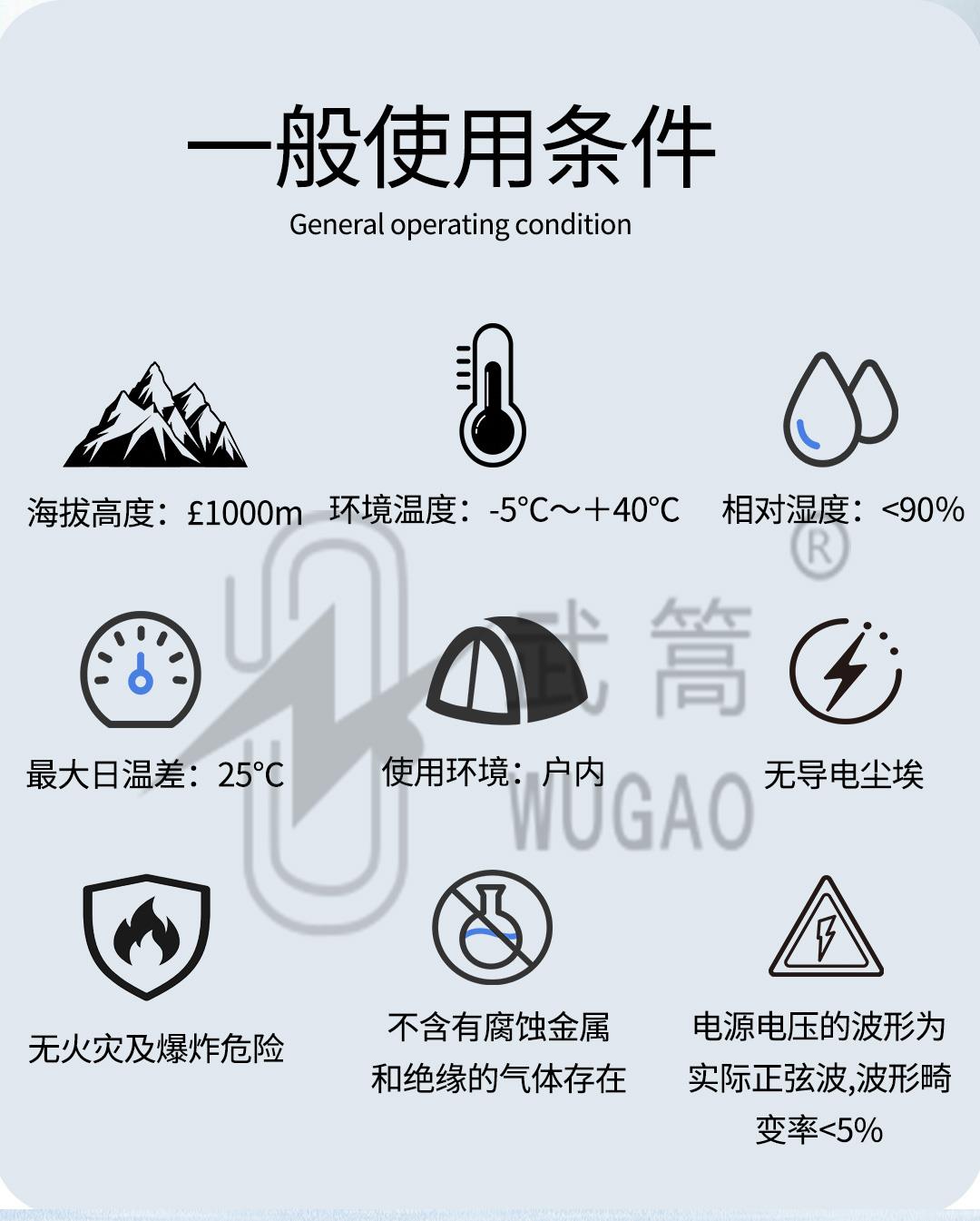

一般使用條件
海拔高度：￡1000m
環境溫度：-5℃～＋40℃
相對濕度：<90％
最大日溫差：25℃
使用環境：戶內
無導電塵埃
無火災及爆炸危險
不含有腐蝕金屬和絕緣的氣體存在
電源電壓的波形為實際正弦波,波形畸變率<5%
遵循標準
GB/T 311.1高壓輸變電設備的絕緣與配合
GB/T 16927.1高電壓試驗技術 第一部分 一般試驗要求
GB/T 16927.2高電壓試驗技術 第二部分 測量系統
GB/T 16896.1 高電壓沖擊試驗用數字記錄儀
JB/T 7616 高壓線路絕緣子陡波沖擊耐受試驗
DL/T 557高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據
ZBF 24001沖擊電壓試驗實施細則
雷電沖擊電壓試驗設備裝置配置清單
序號 | 供貨范圍 | 單位 | 數量 | 備注 |
1 | SGD-900KV沖擊電壓發生器本體 | 套 | 1 | |
2 | ZCD±150KV充電裝置 | 臺 | 1 | |
3 | RZF-900KV弱阻尼電容分壓器 | 臺 | 1 | |
4 | 600kv陡化裝置 | 套 | 1 | |
5 | 600KV陡波電阻分壓器 | 臺 | 1 | |
6 | 控制及計算機分析系統 | 臺 | 1 | 示波器美國泰克3012 |
7 | 打印機 | 臺 | 1 | |
8 | 二次控制、測量線 | 套 | 1 |
系統額定技術參數
1、標稱電壓：±900kV
2、額定級電壓：±150kV
3、標稱能量：20.25kJ
4、沖擊總電容：0.05微法(單臺脈沖電容器0.6微法/75千伏，共12臺).
5、總級數：6級
6、標準波形參數：
(1) 標準雷電沖擊電壓全波，±1.2/50ms電壓利用系數>85％（空載300PF時大于90％）；
(2)陡波：＞1000KV/uS＜1500KV/uS，
沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。
7、最低輸出電壓大于10％標稱電壓
8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。
