產品用途

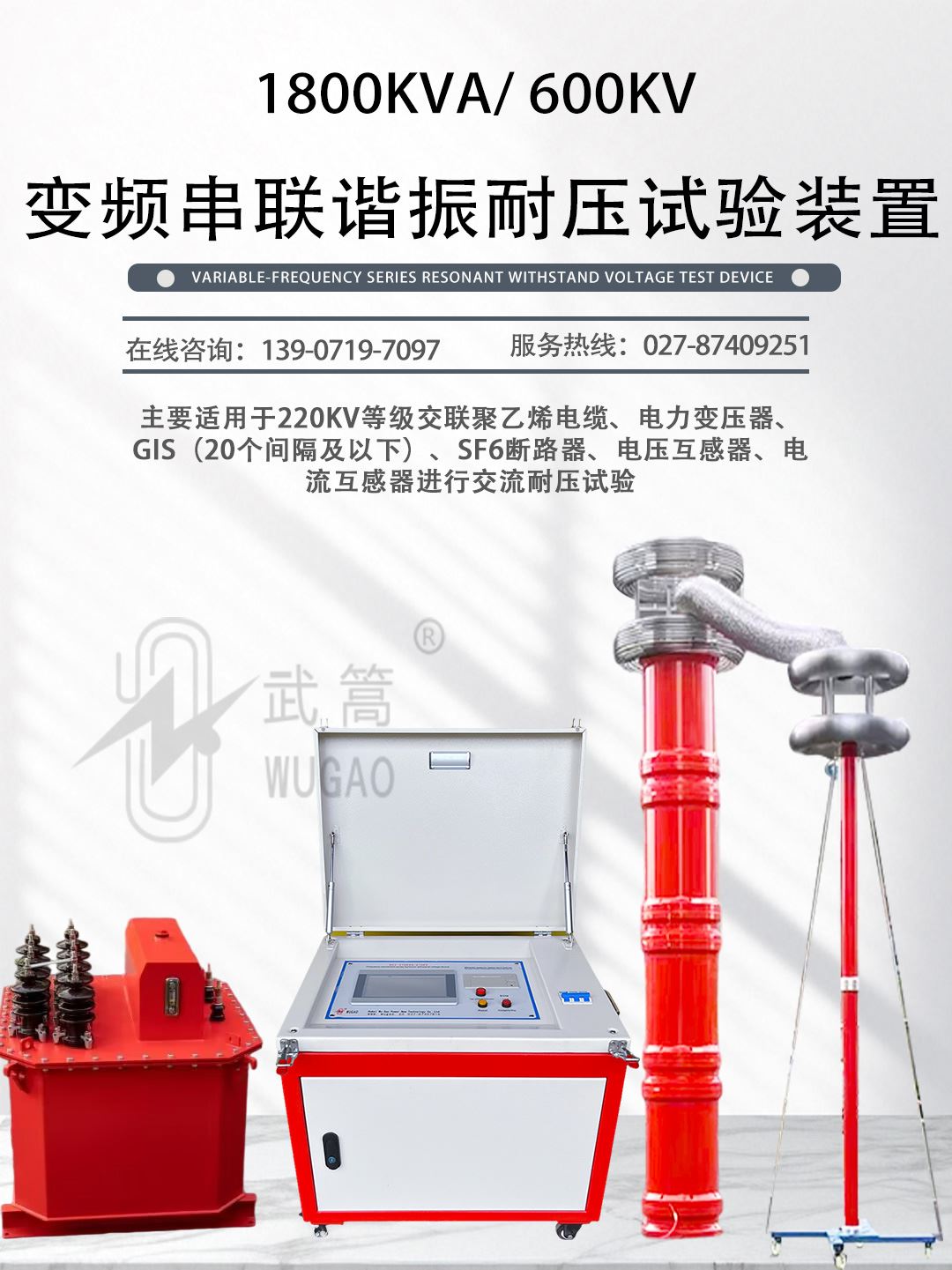

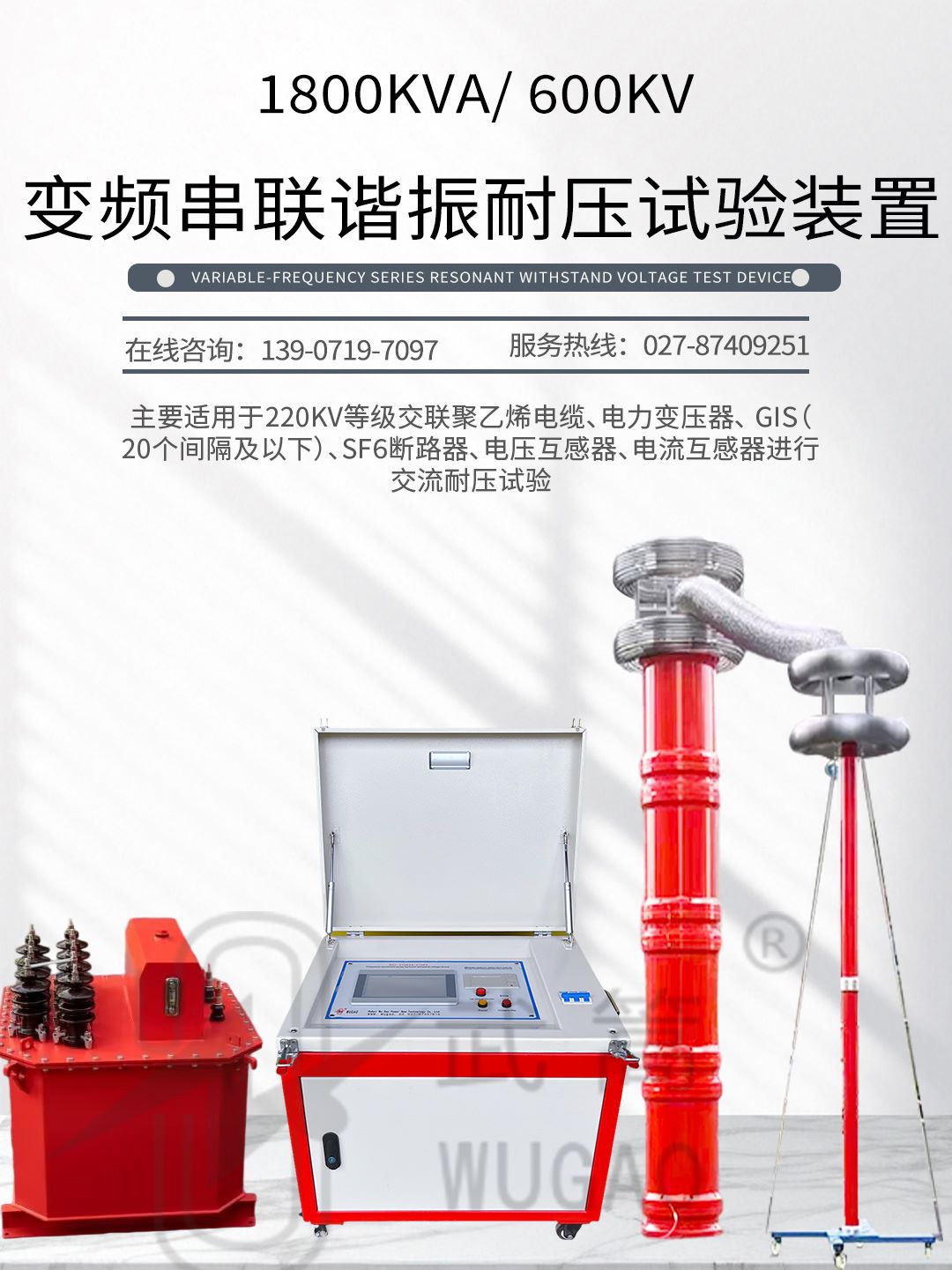

主要適用于220kV等級交聯聚乙烯電纜、電力變壓器、 GIS（20個間隔及以下）、SF6斷路器、電壓互感器、電流互感器進行交流耐壓試驗。
高可靠性
內集合了多種保護，包括：放電擊穿保護、過電壓、過電流整定保護、輸出短路保護、過熱保護、緊急制動保護。
高穩定
額定輸出容量：1800kVA；額定輸出電壓：600kV、300kV；

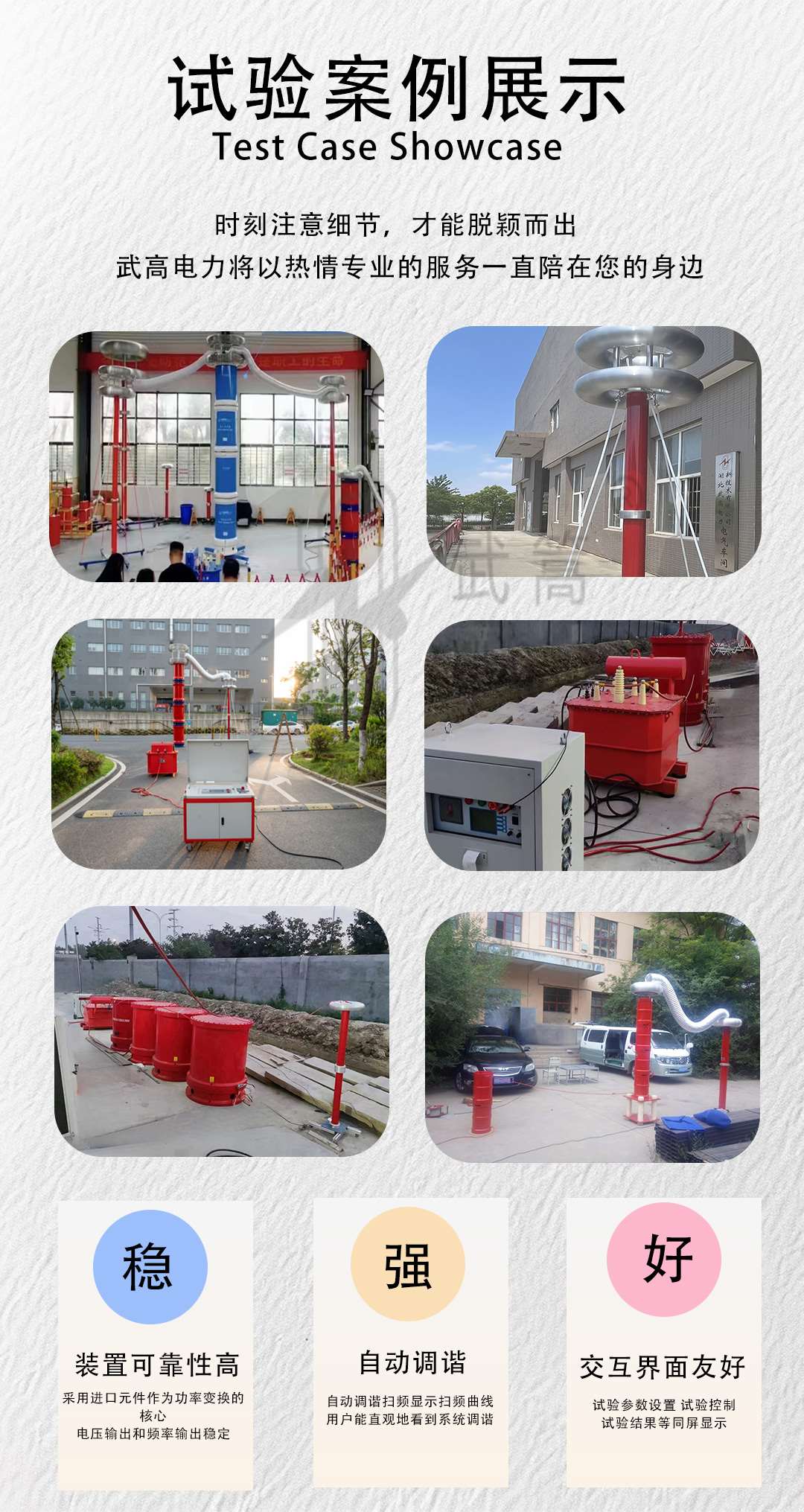

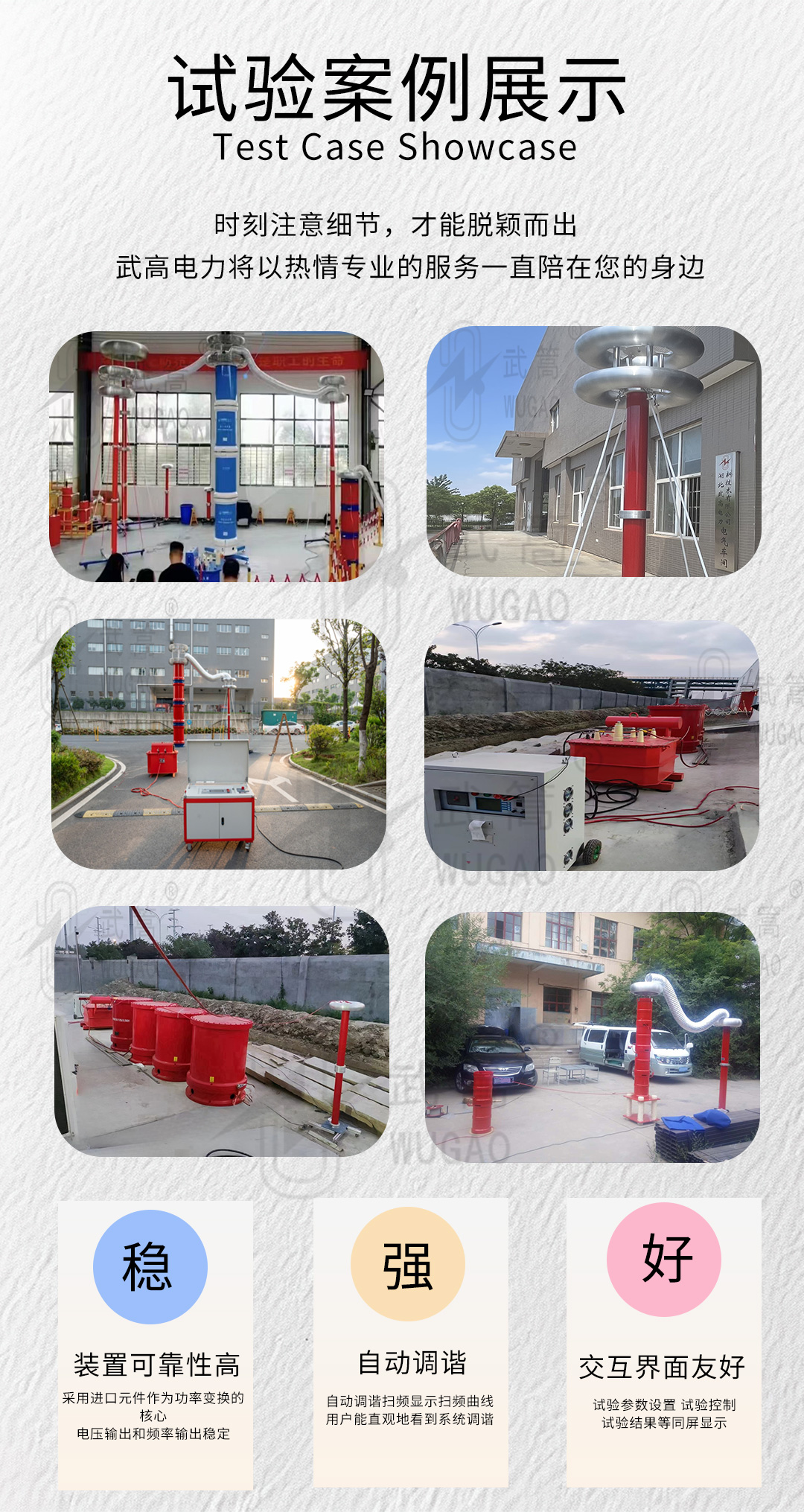

成套設備

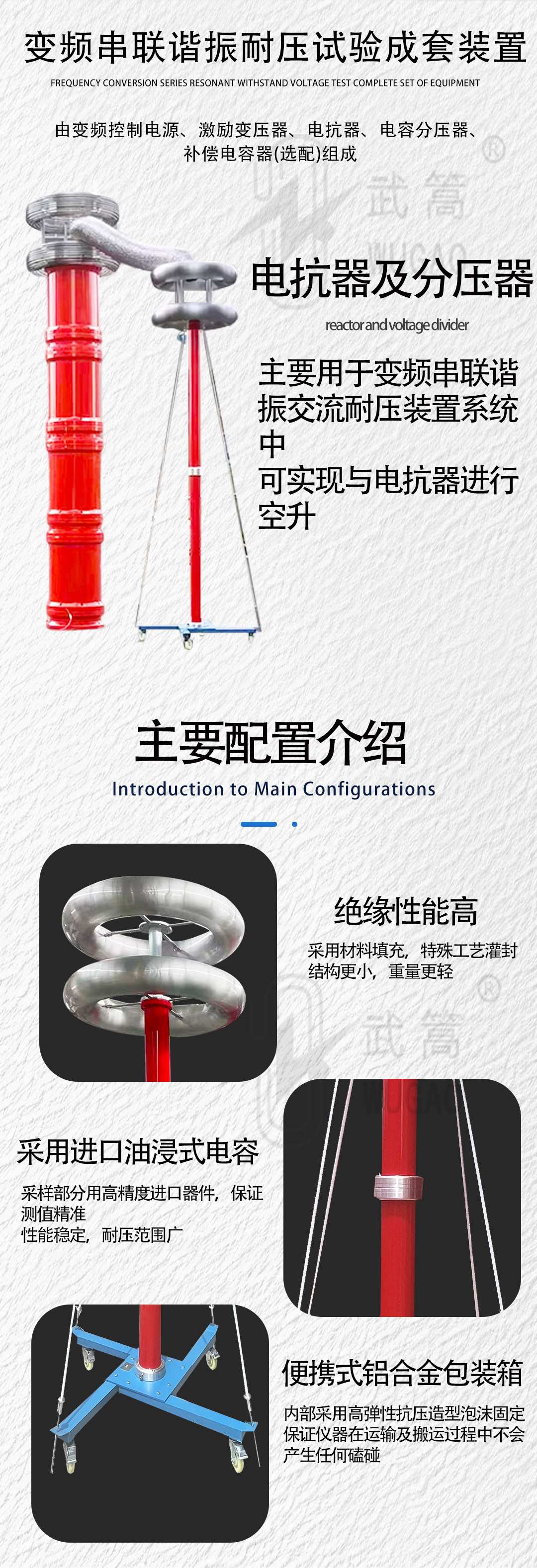

由變頻電源柜、勵磁變壓器、高壓串聯電抗器、高壓電容分壓器組成。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
系統適用范圍 System application scope
● 220kV等級電力變壓器的中性點交流耐壓試驗；
● 220kV及以下的 GIS（20個間隔及以下）、SF6斷路器、電壓互感器、電流互感器等設備的交流耐壓試驗；
●220kV及以下電壓等級絕緣子、瓷瓶的交流耐壓試驗；
●110kV/300mm2交聯聚乙烯電纜交流耐壓試驗，單位長度電容量0.147μF/km，電纜長度不超過1000米；對應的電容量不超過0.147μF。
●兼容220kV/1600mm2交聯聚乙烯電纜交流耐壓試驗，單位長度電容量0.204μF/km，電纜長度不超過300米；對應的電容量不超過0.0612μF。
系統主要特點 Main features of the system
安全可靠。本系統內集合了多種保護，包括：放電擊穿保護、過電壓、過電流整定保護、輸出短路保護、過熱保護、緊急制動保護。當任何一種保護出現時，系統立即封鎖試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全
自動調諧、手動升壓；自動調諧、自動升壓；手動調諧，自動升壓三種控制方式；
同步的電壓，電流和頻率顯示
輸出頻率在30—300Hz范圍內連續可調
輸出電壓0～400V范圍內連續可調
具有自動諧振頻率查找功能，可設置多段自動掃頻頻率段
系統具備自動穩壓功能，整個試驗過程中電壓波動幅度可保持在1.0%以內，可避免各種情況引起的電壓下降和波動。
調頻及功率器件、顯示及數據處理單元采用進口日本三菱、德國ABB及美國MOT等公司優質元器件
體積小、重量輕、搬運靈活、非常適合現場使用。
整套系統中的充油設備沒有滲漏油現象。
系統中所有金屬外殼均經過防銹及防腐處理，涂層均勻美觀。主要部件均有不銹鋼銘牌及端子標志。變頻電源柜、勵磁變壓器等各主要部件均配有防雨罩。設備結構堅固、牢靠，能在戶外、晴好條件下正常工作。
系統可在戶內、外存放、組裝和拆卸；具有專用運輸綁扎工具和現場起吊措施。
保護功能完備。制造廠保證系統的控制設備、變壓器、電抗器等在1.1倍額定電壓下，若試驗中發生高壓側試品對地閃絡時，不對人身造成傷害和試驗設備不致出現有害的機械和熱應力以及電氣性能損傷或損壞。
設備各部件具有符合國標的銘牌，銘牌用不銹鋼制成，字樣、符號清晰耐久，銘牌在設備正常運行時其安裝位置明顯可見。
系統技術指標 System technical index
額定工作輸入電源：380V±10% (三相)；50Hz；
額定輸出容量：1800kVA
額定輸出電壓：600kV；300kV；
額定輸出電流：3A；6A；
輸出相數：單相
頻率可調范圍：30Hz～300Hz
頻率分辨率：0.01Hz
頻率調節細度：0.01~1Hz
頻率不穩定度：≤0.01％
輸出電壓波形：正弦波
輸出電壓波形畸變率≤1.0％
品質因素： Q＞80(f=40Hz)
運行時間：額定容量下60min
絕緣水平： 1.1倍額定電壓下耐壓1min
噪音水平：≤65dB
設備供貨清單 Equipment supply list
BXZ-1800kVA/600kV串聯諧振耐壓試驗系統 | ||||

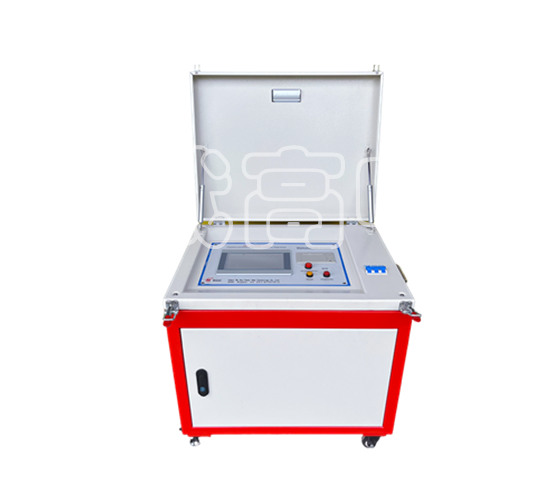

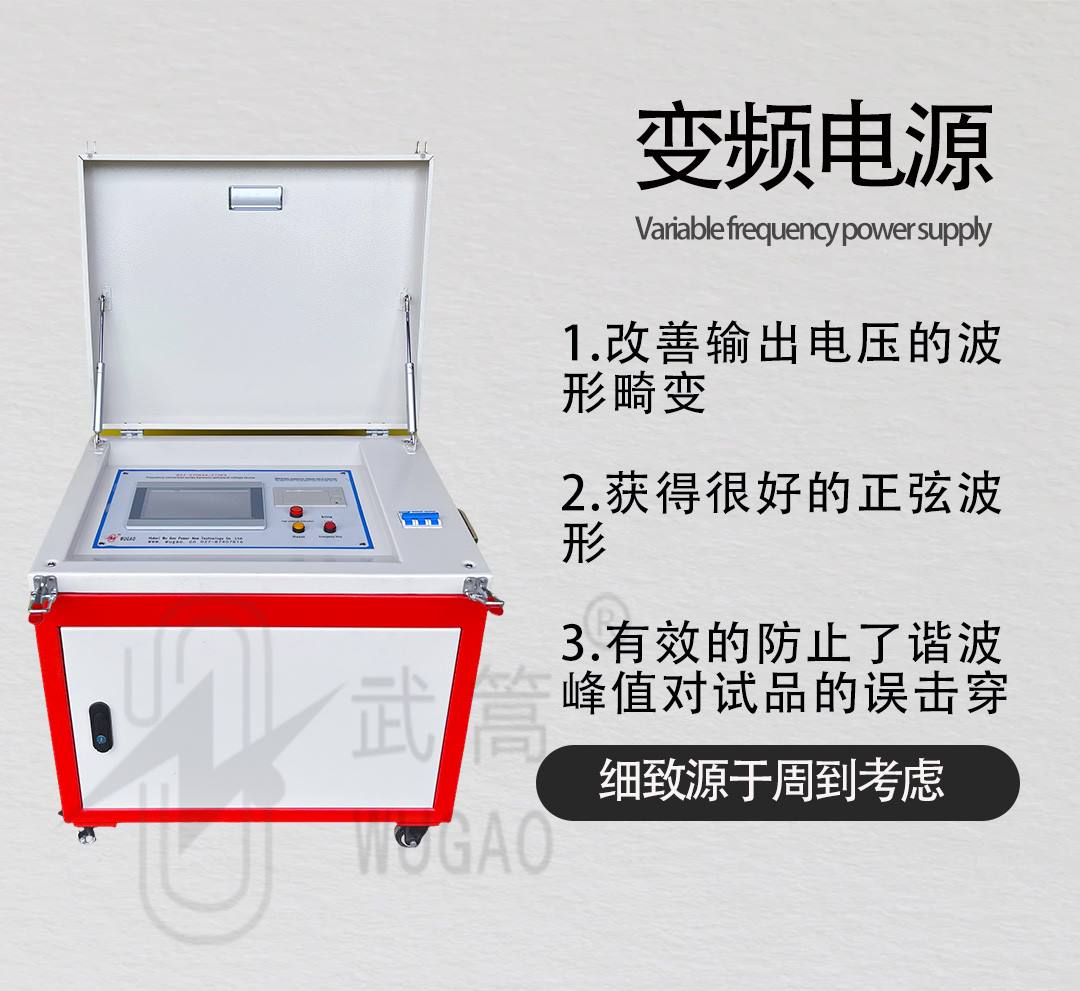

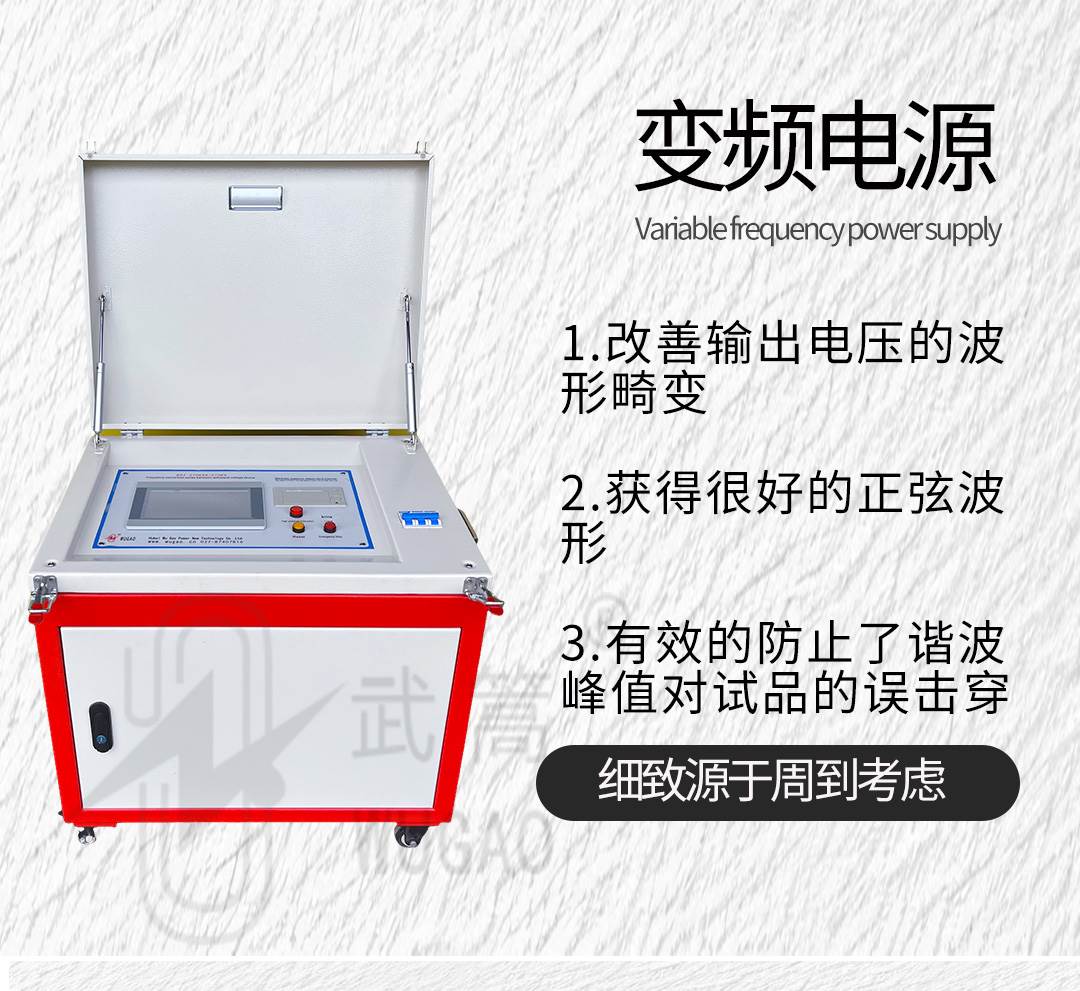

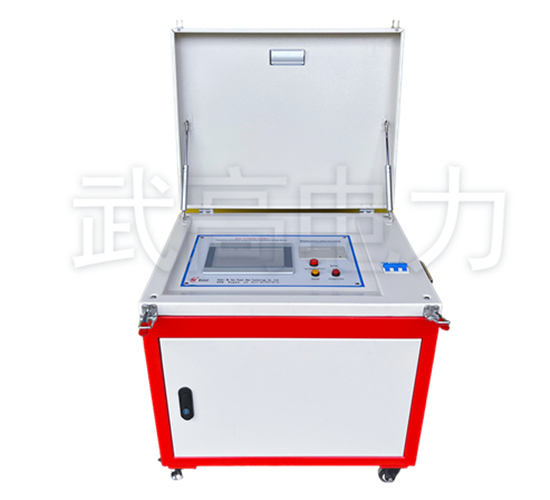

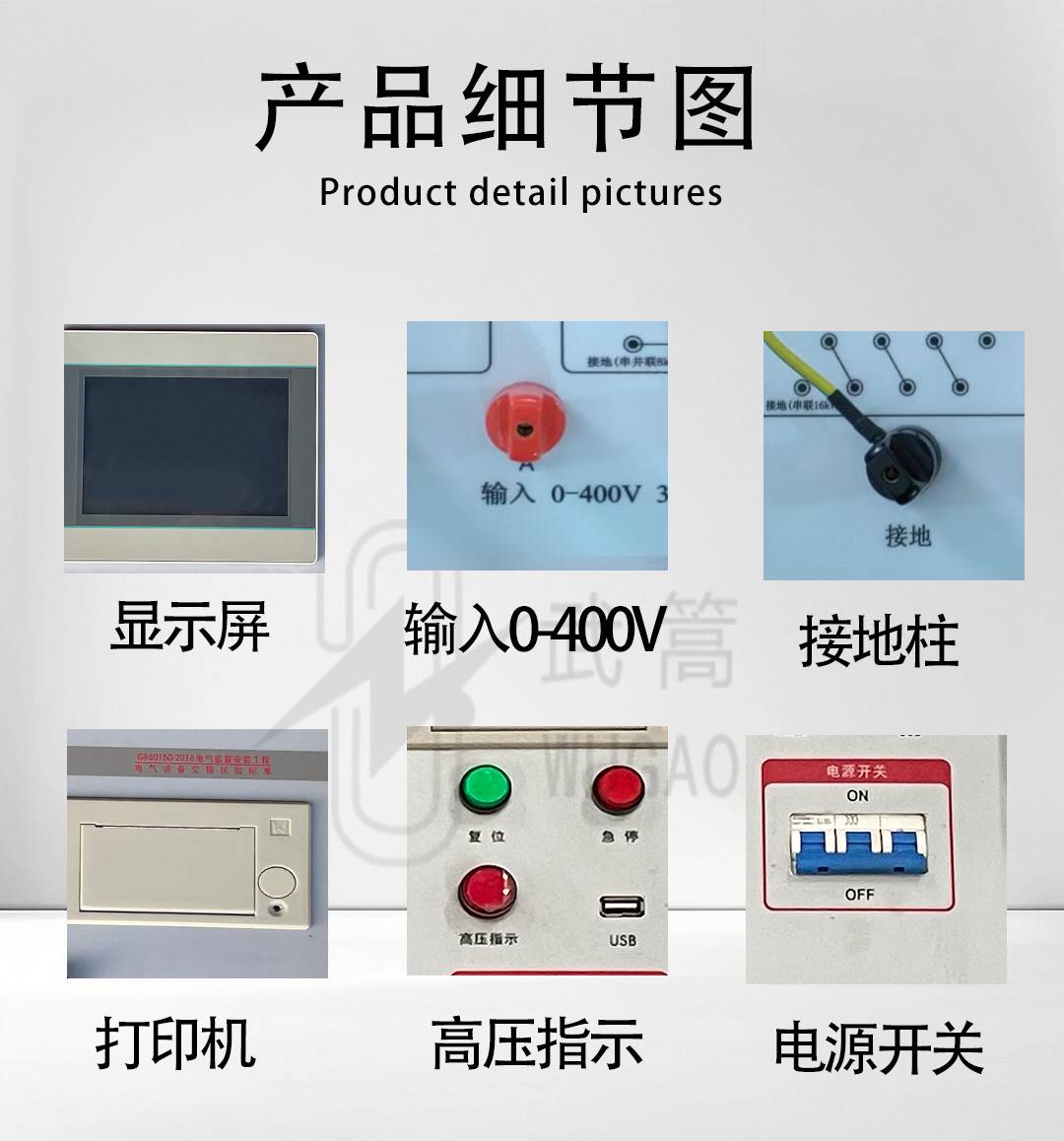

1 | 變頻電源柜 | 變頻電源柜 | BXZ-70kW，輸出電壓：0-400V | 1臺 |

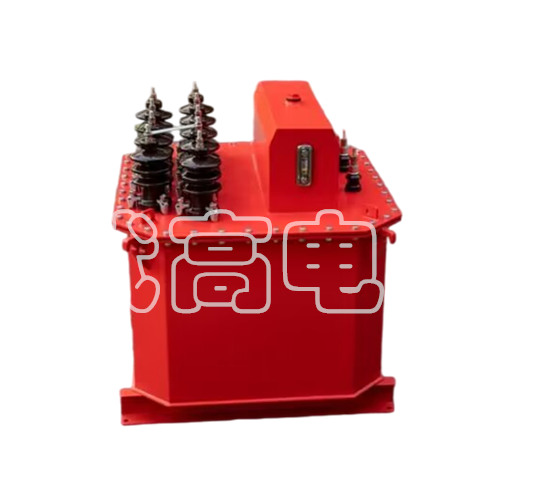

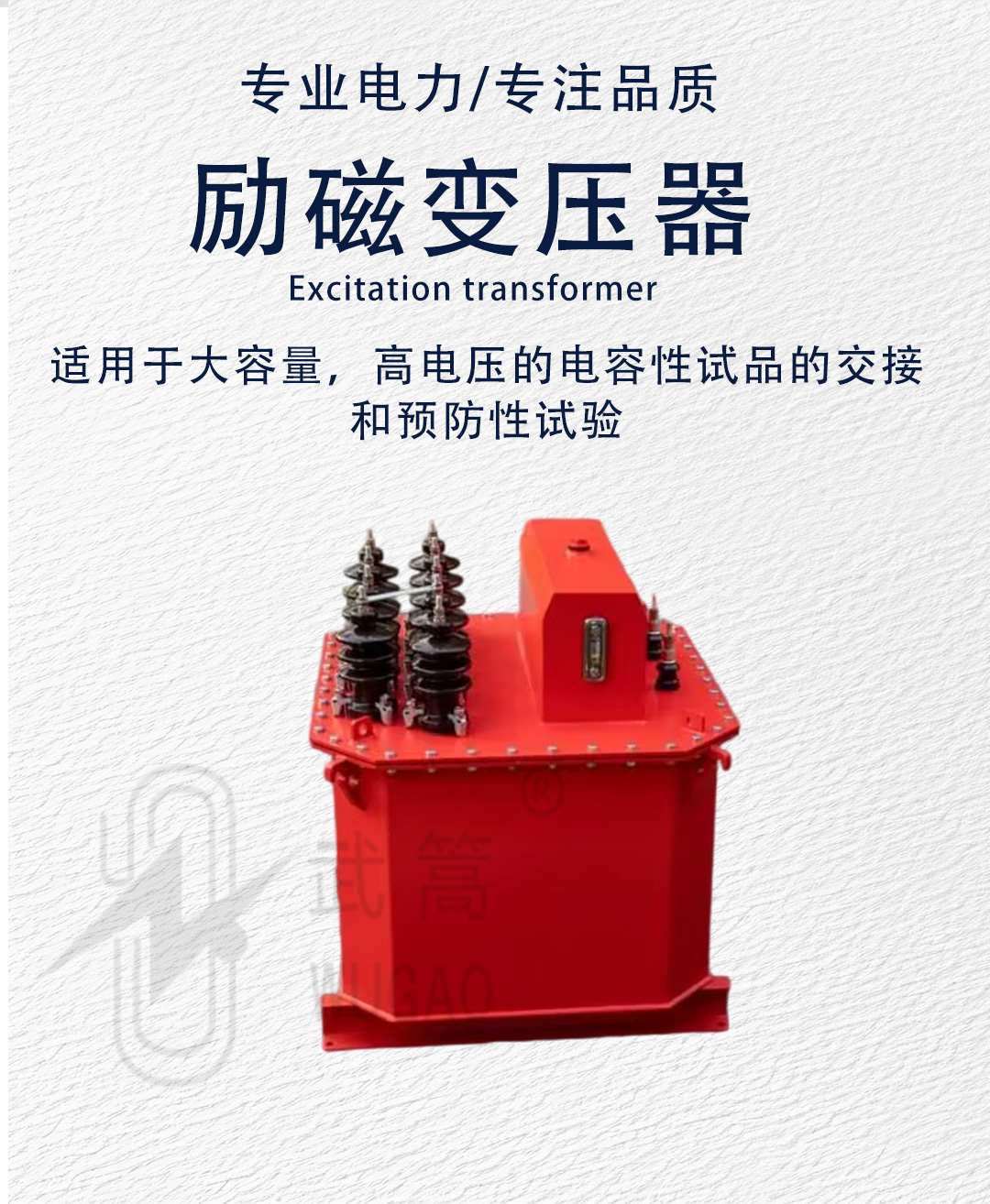

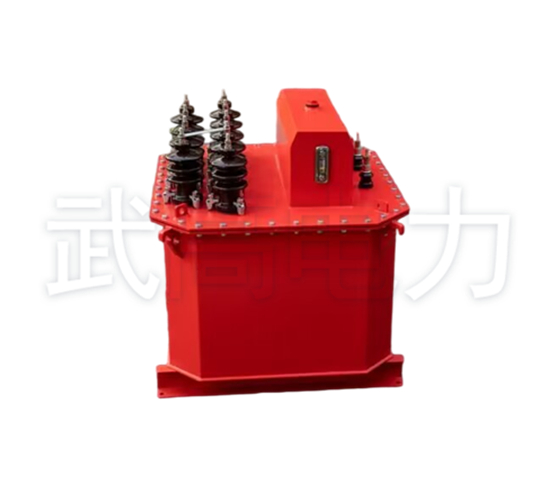

2 | 勵磁變壓器 | 勵磁變壓器 | JL-70kVA/10kV；20kV；30kV/400V | 1臺 |
高壓硅膠線 | 35kV/4mm2（每根長度5m） | 2根 | ||

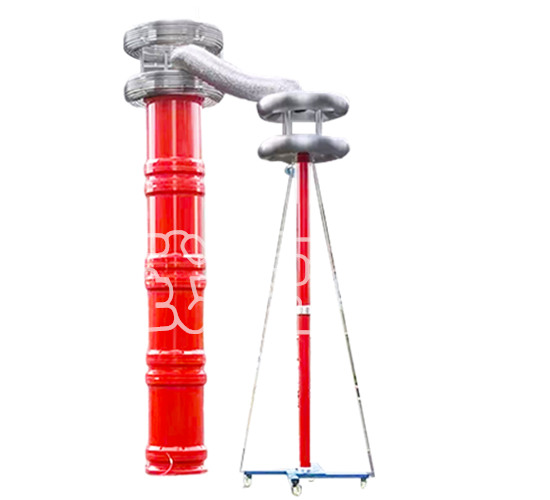

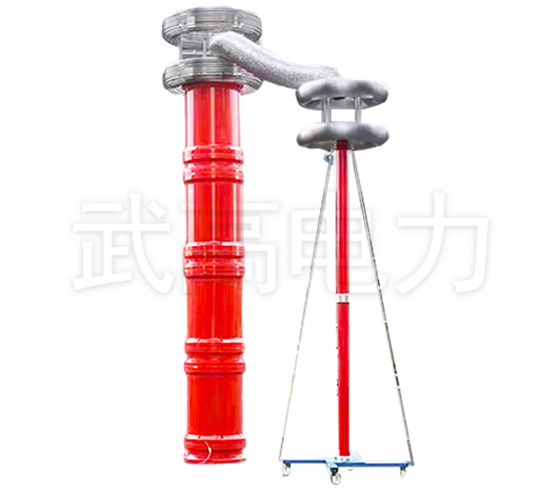

3 | 高壓電抗器 | 高壓串聯電抗器 | DDK-450kVA/150kV,200H±2% | 4節 |
4 | 高壓 電容分壓器 | 高壓電容分壓器 | FRC-600kV/3000pF | 1套 |
屏蔽測量線 | 同軸電纜 | 2套 | ||
5 | 其它附件 | 絕緣底座 | 可車載使用，防渦流 | 2臺 |
均壓環 | 600kV一個 | 1套 | ||
電源電纜盤 | 變頻電源輸入用，每根規格25mm2、20m帶輪子，方便搬運 | 3個 | ||
變頻電源輸入線 | ||||
變頻電源輸出用 | 每根規格25mm2、5m | 2根 | ||
高壓防暈導線 | Φ200mm，可串聯使用 | 4根 | ||
專用吊具及起吊鋼絲繩 | 3套 | |||
屏蔽測量線 | 電壓、電流測量用 | 3只 | ||
使用說明 Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
